Technická specifikace výroby

Úvod / Technická specifikace

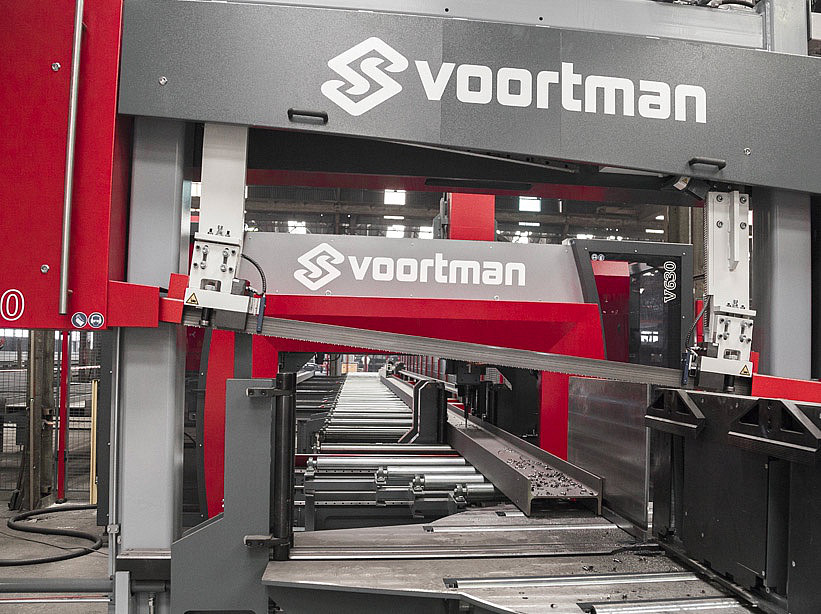

Automatizovaná pilovrtací linka Voortman V630/1000T/VB 1050

• min/max výška profilu 10-450 mm
• min/max šířka profilu 60-1050 mm
• maximální délka profilu 16,2 m

Vrtací / nástrojová jednotka VD40

• průměr vrtáků HSS 5-40 mm
• řezání závitů M6-M30
• frézování otvorů - tloušťka 12-50 mm, šířka 12-101,5 mm, délka 12-152,5 mm
• možnost značení návazných bodů a linií
• zahlubování otvorů
• značení a popisování (číslo dílce, položky, apod.)

Pila – řezný systém VB1050

• 0° (kolmý řez) až 15° max. šířka profilu 1050 mm
• +/- 30° max. šířka profilu 925 mm
• +/- 45° max. šířka profilu 725 mm
• +/- 60° max. šířka profilu 470 mm

Tvarové pálení plazmou V808, XPR300 Core

• min/max tloušťka pásnice / stěny profilu 3-80mm
• maximální flexibilita tvaru pálení na konci nebo na volné délce profilu
• pálení drážkových otvorů apod.

Automatizovaná pálící linka Voortman V320-2000

Pracovní rozsah

• min/max délka plechu 850-6100 mm
• min/max šířka plechu 200-2050 mm min/max tloušťka plechu 6-75 mm

Vrtací / nástrojová jednotka VD40

• průměr vrtáků HSS 5-40 mm
• řezání závitů M6-M30
• možnost značení návazných bodů a linií
• zahlubování otvorů
• značení a popisování (číslo dílce, položky, apod.)

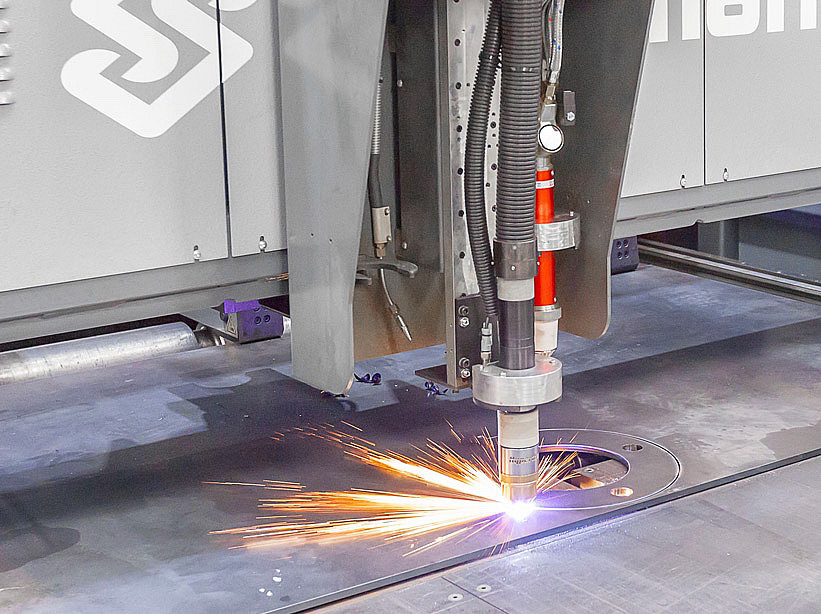

Tvarové pálení plazmou XPR300 Core / tvarové pálení (O₂)

• maximální flexibilita tvaru pálení
• pálení drážkových otvorů apod.

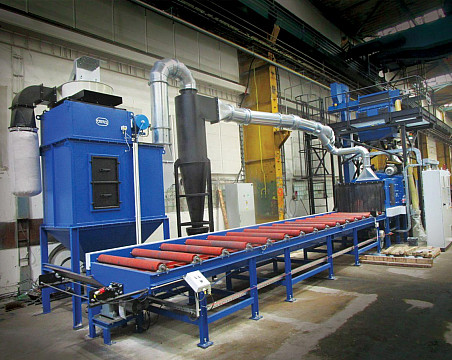

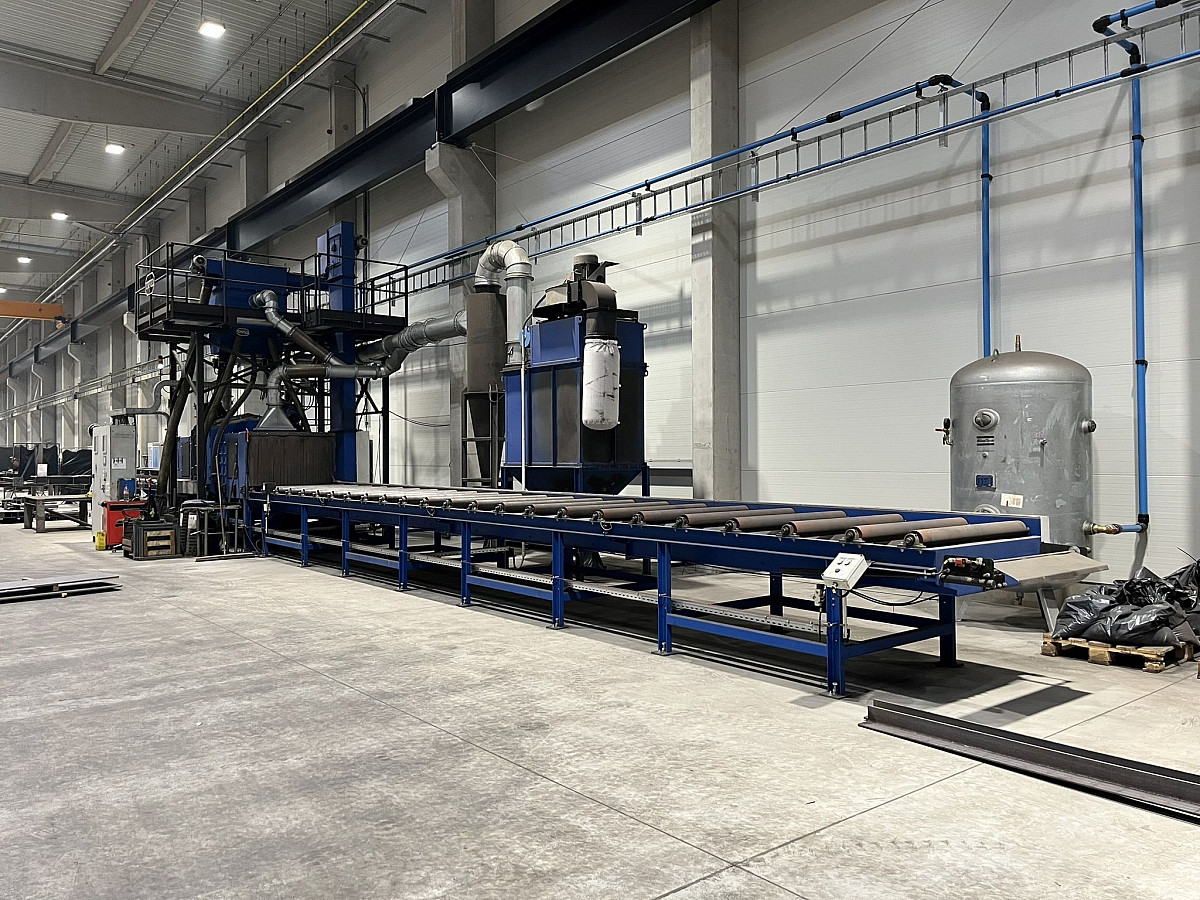

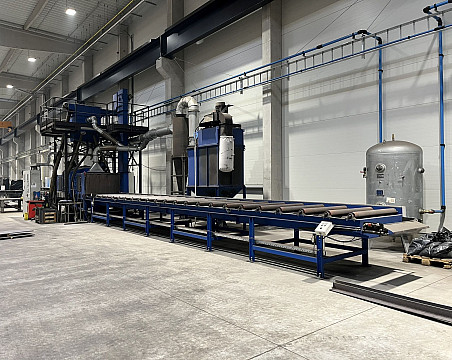

Průběžné tryskací zařízení typu "MAXIMA"



Pracovní rozsah

• max. šířka tryskaného dílce: 1200 mm
• max. výška tryskaného dílce: 700 mm
• délka tryskaného dílce: do 16 m, delší kusy po dohodě

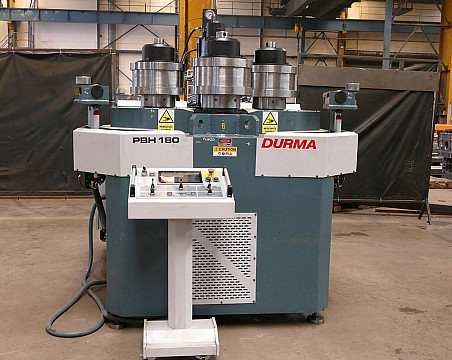

Hydraulická zakružovačka profilů PBH 180
